Кабель силовой бронированный ВБШвнг
ООО «Галла-Кабель М» реализует кабель ВБШвнг и прочую электротехническую продукцию. Для вас – высокое качество, подтвержденное сертификатами соответствия, богатый ассортимент и доступная цена. Узнать, сколько стоит кабель ВБШвнг, можно на нашем сайте. В прайс-листе указана актуальная стоимость. Также вас ждет информация о наличии ВБШвнг на складе. Если у вас есть какие-либо вопросы, обращайтесь к нашим менеджерам. Они подскажут, какой кабель ВБШвнг имеет смысл приобрести, и помогут с доставкой. Также мы осуществляем подбор продукции в соответствии с пожеланиями заказчика и выполняем быструю отгрузку.
Кабель силовой бронированный ВБШвнг описание
Кабель ВБШвнг - Силовой кабель с медными жилами, с ПВХ изоляцией, с защитным покровом типа БШв, он не распространяет горение.

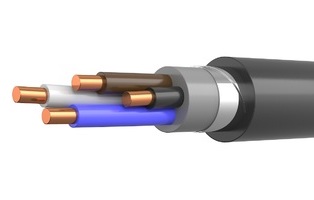

Конструкция кабеля ВБШвнг
- Токопроводящая жила – медная, многопроволочная, круглой или секторной формы, 2 класса по ГОСТ 22483.
- Изоляция сделана из поливинилхлоридного пластиката (ПВХ). Изолированные жилы кабелей имеют отличительную расцветку. Номинальная толщина изоляции соответствует 3,4 мм.
- Скрутка представляет из себя скрученные изолированные жилы кабелей.
- Внутренняя оболочка выпрессована с заполнением промежутков между жилами из невулканизированной резиновой смеси пониженной горючести.
- Поясная изоляция выпрессована из ПВХ пластиката пониженной горючести минимальной толщиной 0,9 мм.
- Электропроводящий экран наложен обмоткой из ленты, изготовленной из электропроводящей прорезиненной ткани номинальной толщиной 0,3 мм, с перекрытием или из двух лент электропроводящей кабельной бумаги номинальной толщиной 0,12 мм с зазором.
- Металлический экран состоит из двух медных лент или медной фольги толщиной не менее 0,06 мм с зазором.
- Разделительный слой состоит из двух лент из полиэтилентерефталатной пленки, термоскрепленного полотна или другого равноценного материала с перекрытием, а поверх обмотки пленками наложен разделительный слой толщиной не менее 1 мм из ПВХ пластиката пониженной горючести.
- Защитный покров является представителем типа БбШв:
- броня из двух стальных лент, наложенных так, чтобы верхняя лента перекрывала зазоры между витками нижней ленты;
- защитный шланг, выпрессованный из ПВХ пластиката пониженной горючести.
Применение кабеля ВБШвнг
- Для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 6 кВ и частоты 50 Гц.
- Для прокладки в земле (траншеях), помещениях, туннелях, каналах, шахтах (кроме прокладки в блоках), а также на открытом воздухе, если кабель не подвергается значительным растягивающим усилиям, но при наличии опасности механических повреждений в процессе эксплуатации.
- Кабели марки ВБШвнг не распространяют горение при прокладке в пучках.
Общие характеристики кабеля ВБШвнг
| Номинальное переменное напряжение | 0,66 или 1 кВ |
| Номинальная частота | 50 Гц |
| Минимально допустимый радиус изгиба при прокладке |
15 диаметров кабеля (для одножильного кабеля) 7,5 диаметров кабеля (для многожильного кабеля) |
| Строительная длина | от 200 до 450 метров |
| Срок службы | 30 лет |
| Гарантийный срок эксплуатации кабеля | 5 лет |
| Температура окружающей среды при эксплуатации кабеля | от -50°С до 50°С |
| Стойкость к воздействию повышенной относительной влажности при температуре окружающей среды до 35°C | 98% |
| Минимальная температура прокладки кабеля без предварительного подогрева | -15°С |
Допустимые температуры нагрева токопроводящих жил кабеля ВБШвнг
| При длительной эксплуатации | 70 °С |
| При перегрузке | 80 °С |
| Предельная при коротком замыкании | 160 °С |
